I industriella, kommersiella och till och med hushållens elscenarier har CT-energimätare blivit kärnverktyget för energihantering på grund av deras högprecisionsmätning, stor strömmätning, intelligent övervakning och långvarig stabilitet. Standardiseringen och uppmärksamheten på detaljer i installationsprocessen avgör emellertid direkt om utrustningens prestanda kan maximeras.

Den här artikeln fokuserar på sju viktiga steg för att lära dig hur du kan installera och felsöka CT -energimätare effektivt, undvika dolda faror, förbättra energieffektiviteten och analysera djupt hur deras tekniska fördelar kan förvandlas till praktiskt värde!

Steg 1: Välj rätt fenotyp - Miljöanpassning är grunden för effektiv drift

CT -energimätare är vanligtvis installerade på två sätt: Suspenderad och järnvägsmonterad

Hängtyp: Lämplig för rymliga distributionsskåp eller oberoende vägginstallationer, med fördelarna med god värmeavledningsprestanda och enkelt underhåll. Det används ofta i industriella scenarier som fabriker och transformatorstationer.

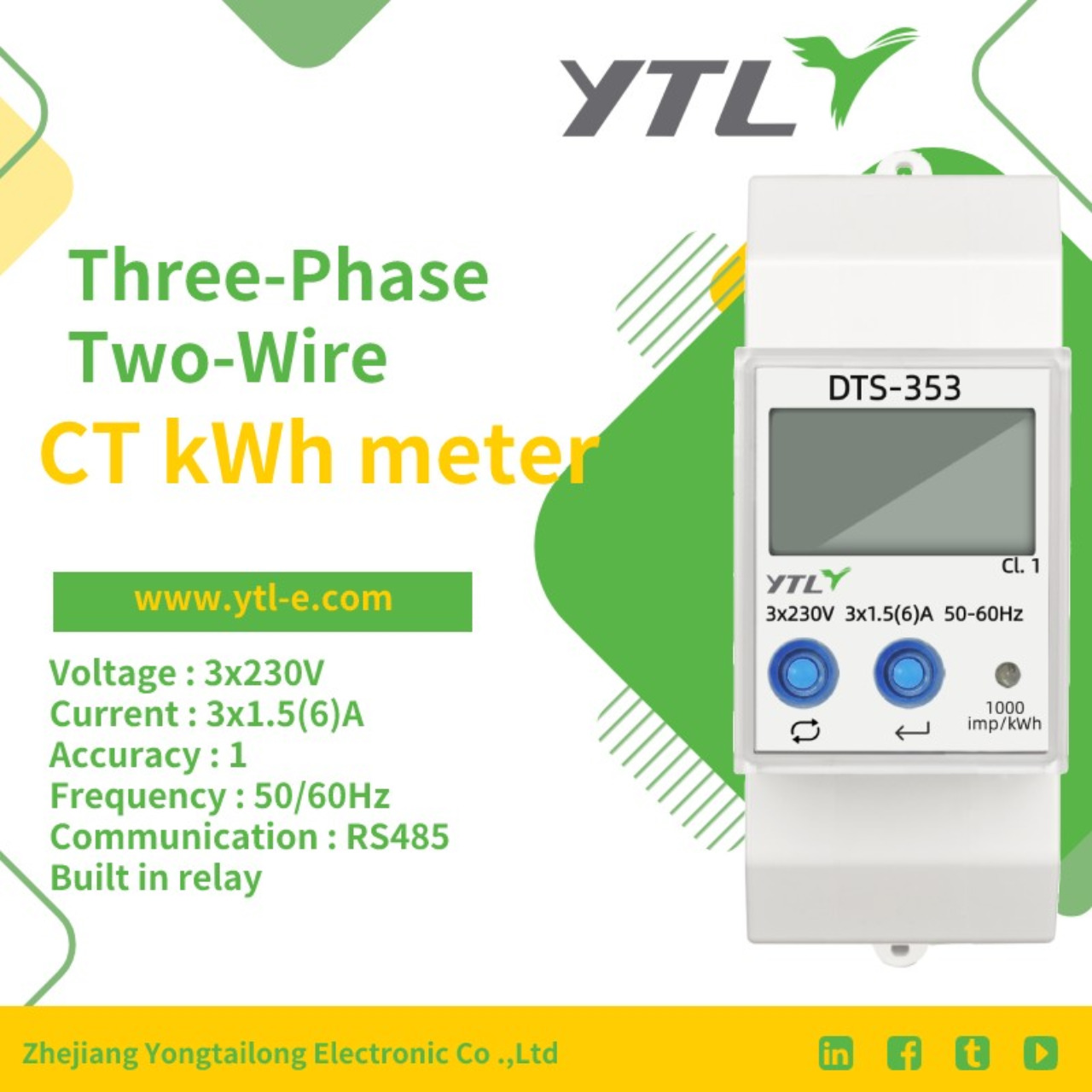

Järnvägstyp: Kompakt i storlek, kan inbäddas direkt i standard 35 mm -skenor, lämpliga för smarta elektriska lådor eller hushållsdistributionsskåp med begränsat utrymme, vilket ökar installationseffektiviteten med mer än 50%.

Steg 2: Matcha exakt strömtransformatorer - nyckeln till en felfrekvens under 0,5%

Valet av nuvarande transformatorer (CT) påverkar direkt mätnoggrannheten och bör följa två principer:

Range Matching: Välj CT -specifikationer baserade på lastströmmen på platsen. Till exempel, när den faktiska toppströmmen är 500A, rekommenderas det att använda en 600: 5A -transformator för att undvika mätförvrängning orsakad av överbelastning.

Noggrannhetsnivå: CT med en precision på 0,5 eller högre måste väljas för att säkerställa samordnad kontroll med energimätarens fel, och den övergripande systemnoggrannheten når standarden på 1,0 nivån.

Varför betona 0,5 nivå CT?

Om en låg precisionstransformator används, även om själva energimätaren är hög, kan det övergripande systemfelet fortfarande överstiga 2%, vilket resulterar i ett stort fel i den månatliga genomsnittliga elräkningen! CT-schemat med hög precision som matchas med CT-energimätaren säkerställer exakt mätning.

Steg 3: Inställning av förhållande - Kärnoperationen för att göra data "Tala sanningen"

Efter installation av CT är det nödvändigt att mata in CT -transformationsförhållandet (såsom 600: 5A motsvarande ett transformationsförhållande på 120) på energimätarparametergränssnittet. Operationspunkter:

Kontrollera namnplattinformationen: Transformationsförhållandet måste vara förenligt med CT -kroppsetiketten för att undvika manuella ingångsfel.

CT -mätare har lösenordsskydd för att ställa in transformationsförhållandet. Först när lösenordet anges korrekt kan omvandlingsförhållandet ställas in för att förhindra att obehörig personal gör misstag.

Steg 4: Kopplingsspecifikationer - Faskorrespondens bestämmer systemets tillförlitlighet

Kopplingsfel kan göra för mätavvikelse i milda fall och kortslutningsrisk i svåra fall! Måste strikt följa:

Spännings- och strömfaser motsvarar en-till-en: A-fasspänningslinjen är ansluten till A-fas CT, och B- och C-faserna är desamma för att undvika fasanpassning.

Dra åt terminaltrycket: Använd en vridmomentskruvmejsel för att säkerställa att terminaltrycket uppfyller standarden (vanligtvis 0,5 ~ 0,8N · m) för att förhindra att dålig kontakt orsakar CT -öppen krets.

CT -energimätare Säkerhetsdesign:

Färgkodens vägledning: Ledningsterminalerna använder gula, gröna och röda färger för att skilja ABC tre faser och minska risken för missförstånd.

Steg 5: Kommunikationskonfiguration - Anslut "Last Mile" för intelligent hantering

En CT -energimätare som stöder Rs485 -kommunikation kräver att följande konfiguration ska slutföras:

Ledningsspecifikation: RS485 antar skärmat vridet par, med A/B -linjesekvens i överensstämmelse med värden, och 120 Ω terminalmotstånd installeras i båda ändarna av bussen.

Protokollmatchning: Ställ in kommunikationsprotokoll som Modbus RTU och DL/T645 för att säkerställa sömlös integration med det övre datorsystemet.

Fördelar med CT -energimätare på Internet of Things:

Molndatasynkronisering: Efter anslutning till energihanteringsplattformen kan nyckelindikatorer som elbelastning och effektfaktor ses i realtid.

Läsning av fjärrmätare: Generera automatiskt dagliga/månad/årliga elförbrukningsrapporter, vilket sparar 90% av manuella läsningskostnader.

Steg 6: Säkerhets acceptans - den ultimata försvarslinjen för att eliminera dolda faror

Innan du slår på är det nödvändigt att utföra tre kontroller:

Isoleringstest: Använd en 500V megohmmeter för att mäta kretsens isoleringsmotstånd, vilket säkerställer att värdet är större än 10 m Ω.

Jordningsverifiering: PE -skydd Jordtrådmotstånd ≤ 4 Ω, för att förhindra blixtnedslag och läckage -risker.

Fasverifiering: Använd en fasdetektor för att verifiera om spänningen är förenlig med CT -polariteten.

Steg 7: Ström på felsökning - Kontrollera systemets fullständiga funktionella funktion

Bekräfta efter processen efter processen:

Grundläggande funktion: Huruvida skärmen visar spänning, ström, ström och annan data normalt.

Kommunikationstest: Data i realtid läses via den övre datorn eller mobilappen för att verifiera kommunikationsstabilitet.

Mätobservation: Kontrollera om pulsindikatorlampan för CT -mätaren blinkar normalt.

CT -energimätare är inte bara revisorer för elräkningar, utan också den "smarta hjärnan" för företag för att minska kostnaderna och öka effektiviteten. Välj högprecisions-, underhållsfria och starka kommunikation CT-energimätare för att injicera långsiktigt värde i ditt elektriska system från installationssteget!
