Inom den kommersiella och industriella kraftmätningssektellern kategoriseras systemen i första hand i högspänningsmätning (HV) och lågspänningsmätning (LV) baserat på den levererade spänningsklassen. Högspänningsmätning avser generellt mätning vid mellanspänning (MV, t.ex. 10kV, 20kV, 35kV) och högre spänningsnivåer, medan lågspänningsmätning gäller distributionsspänningsnivåer (t.ex. 400V, 480V, 415V). Som kärnmätare, trefas energimätare uppvisar systematiska skillnader i tekniska system, stödutrustning och förvaltningsmål mellan dessa två scenarier. Detta dokument syftar till att analysera deras distinktioner och ge professionella konfigurationsinsikter.

I. Kärnskillnader: teknisk essens och tillämpningsmål

Lågspänningsmätning : Mäter strömförbrukningen vid distributionsterminaler antingen direkt eller genom lågspänningsströmtransformatorer. Kännetecknas av låga spänningsnivåer och intuitiva, flexibla tekniska lösningar, dess kärnmål inkluderar intern energikostnadsallokering, förfinad energieffektivitetshantering och utrustningsövervakning.

Högspänningsmätning : Måste förlita sig på högspänningstransformatorer (VT) och strömtransformatorer (CT) för att omvandla högspänning och stor ström från primärsystemet till standard sekundära signaler för mätning. Den är centrerad på mycket tillförlitlig och exakt systemintegration och fungerar i första hand som en lagstadgad eller standard mätpunkt för handelsavräkning med elnätsföretag, samtidigt som det ställer extremt höga krav på systemsäkerhet.

II. Konfigurationsschema för högspänningsmätning (handelsavräkningspunkt).

Detta är ett systematiskt projekt som prioriterar noggrannhet, tillförlitlighet och regelefterlevnad.

1. Kärnkonfigurationselement

• Intäktsmätare med hög precision : Välj brett spektrum, högprecision trefas smarta mätare, som t.ex Klass 0.5S (IEC 62053-22) or Klass 0.2 Obligatoriska funktioner inkluderar tidsstämplad händelseregistrering (t.ex. underspänning, underström, fasförlust, omvänd fassekvens), såväl som tariffhantering, behovsmätning, datafrysning och fjärrkommunikationsmöjligheter.
• Transformatorer för hög precision : Hörnstenen för systemnoggrannhet. Noggrannhetsklasserna för CT och VT måste matcha energimätarens, med typiska val Klass 0.2 or 0.2S (IEC 61869) . Val av CT-förhållande bör säkerställa att användarens normala belastning fungerar inom 30 %-100 % av dess märkström för att undvika lätta belastningsmätningsfel.
• Oberoende mätskåp/kapslingar : Mät VT/CT sekundära kretsar, energimätare och kopplingsdosor ska installeras i oberoende, förslutningsbara mätskåp, strikt isolerade från skydds- och övervakningskretsar för att säkerställa mätkedjans oberoende och datasäkerhet.
• Sekundära kretskrav : Använd dedikerade ledningar med tillräcklig tvärsnittsarea för att minimera VT sekundärt spänningsfall. Alla terminaler måste vara ordentligt fastsatta och förseglade.

2. Kabelsystem och val

• Tre-fas tretrådssystem : Tillämplig på trefasiga tretrådiga strömförsörjningssystem utan en neutral ledning (vanligt i mellan- och högspänningsscenarier), som använder 2 VT och 2 CT.
• Trefas fyrtrådssystem : Lämplig för trefas fyrtrådssystem med en neutral linje, som använder 3 VT och 3 CT.
• Val av nyckelmätare Obs : Mätarens ledningssystem (3-trådar / 4-trådar) måste vara strikt överensstämmande med transformatorns ledningsmetod och systemkonfiguration.

III. Konfigurationsschema för lågspänningsmätning (intern energihantering).

Lågspänningsmätningslösningar är mångsidiga, styrda av datainsamling och värdeutvinning.

1. Kärnkonfigurationselement

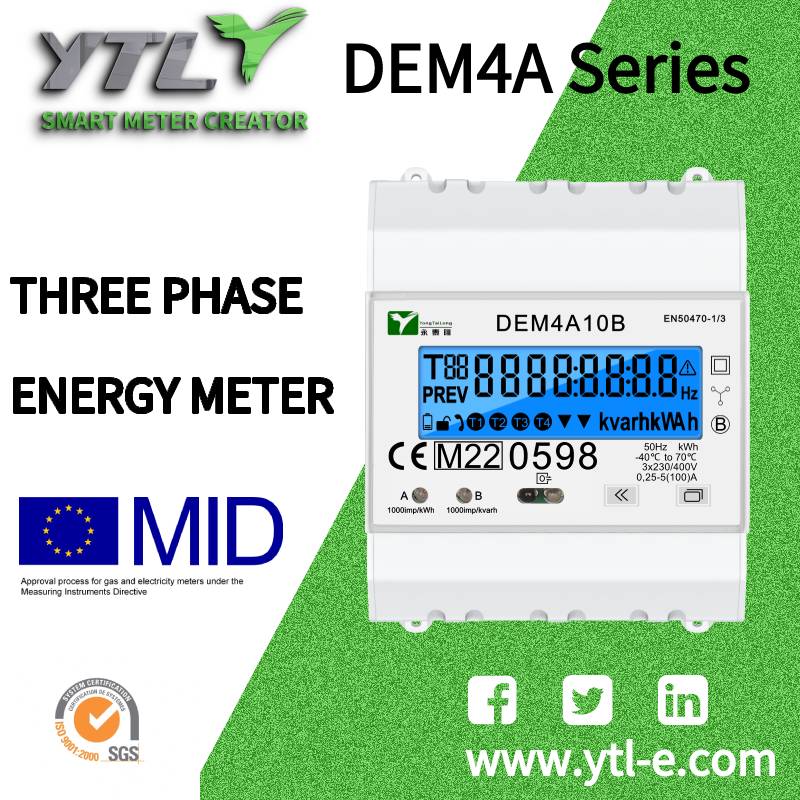

• Multifunktionella smarta mätare : Välj Klass 1.0 eller Klass 0.5 trefasmätare utifrån ledningsbehov. Utöver grundläggande mätningsfunktioner, prioritera funktioner som strömkvalitetsparametrar (övertoner, flimmer, spänningssänkning/svällning), registrering av belastningsprofiler med hög densitet, behovsmätning och kontroll och olika kommunikationsgränssnitt.
• Lågspänningsströmtransformatorer : Används när belastningsströmmen överskrider mätarens direktanslutningsgräns (vanligtvis 60-100A). En noggrannhetsklass på Klass 0,5 rekommenderas. Urvalet bör också följa principen om intervallanpassning.
• Kommunikation och integration : Kommunikationsprotokoll är kritiska. Utöver industristandarden Modbus, utvärdera stöd för protokoll som DLMS/COSEM (global verktygsstandard) , IEC 61850 (för stora transformatorstationer) , eller M-Bus (europeisk byggstandard) för att möta systemintegration och framtida expansionsbehov.

2. Typiska applikationsskikt

• Huvudinkommande linjemätning : Installera multifunktionella mätare i toppskiktet för att uppnå en företagsomfattande övervakning av strömförbrukningen (energi, efterfrågan, effektfaktor, strömkvalitet).
• Zonmätning/underartikelmätning : Implementera oberoende mätning för luftkonditionering, belysning, processutrustning etc. Kostnadseffektiva multifunktionsmätare av "ekonomiklass" kan väljas, förutsatt att kommunikationen är konsekvent.
• Mätning av kritisk utrustning : För utrustning med hög effekt, variabel frekvens eller övertonsgenererande utrustning måste mätarens val betona dynamiska svarsegenskaper och övertonsmätningsmöjligheter.

IV. Universella principer för urval och konfiguration

1. Kedjematchningsprincip för noggrannhet : Det totala felet för mätsystemet bestäms av den minst exakta komponenten. Se till att noggrannhetsklasserna för mätaren, CT:er och VT:er är samordnade.
2. Räckviddsanpassningsprincip : Val av transformatorförhållande bör centreras på långvarig driftbelastning för att bibehålla driften inom optimalt noggrannhetsintervall.
3. Funktionalitet Lämplighet och framåtblickande princip : Undvik underkonfiguration eller överkonfiguration. Reservera kommunikationsbandbredd och datalagringskapacitet för framtida datatillämpningar (t.ex. energieffektivitetsanalys, koldioxidredovisning).
4. Efterlevnadsprincip : System för högspänningsavräkningspunkter måste helt överensstämma med lokala föreskrifter och tekniska krav. Interna mätsystem för lågspänning bör säkerställa intern dataigenkänning och granskning.

Slutsats: Från noggrann mätning till datavärdeförstärkning

Högspännings- och lågspänningsmätning representerar distinkta roller för energimätare i energivärdekedjan: den förra fungerar som en exakt medlare som säkerställer rättvis handel och regelefterlevnad, medan den senare fungerar som en datamotor som driver energieffektivitetsförbättringar och förvaltningsoptimering.

För mätartillverkare, möjligheten att tillhandahålla heltäckande lösningar – allt från högspänningssystem för inkomstmätning (inklusive transformatorer och skåpintegrering) till lågspännings-IoT smart mätare kluster – är hörnstenen i att betjäna olika marknader. Djupare konkurrenskraft ligger i att integrera dessa två lager av dataflöde för att leverera kompletta mervärdestjänster för kunder, allt från överensstämmelse med regler till insikter om energieffektivitet.

För användare har ett professionellt konfigurationsschema betydelse utöver utrustningsanskaffning. Det är det första steget i att omvandla immateriell energiförbrukning till synliga, hanterbara och optimerbara digitala tillgångar, och lägger en solid datagrund för hållbar verksamhet och förbättrad konkurrenskraft.
