Med den snabba populariseringen av elfordon (EV) de senaste åren har DC-laddningshögar (snabbladdningshögar), som den kritiska infrastrukturen för snabb energipåfyllning, väckt stor uppmärksamhet för sin tekniska sammansättning och arbetsprinciper. Bland deras kärnkomponenter, DC energimätare fungera som en oumbärlig mätanordning, som spelar en central roll i laddningsprocessen. För att förstå varför DC-laddningshögar måste utrustas med dedikerade DC-energimätare istället för konventionella AC-energimätare, krävs en djupgående analys ur flera perspektiv, inklusive laddningsprinciper, mätnoggrannhet och kommersiell drift.

1. Laddningsprinciper för AC-DC-konvertering Bestäm mätpunkten

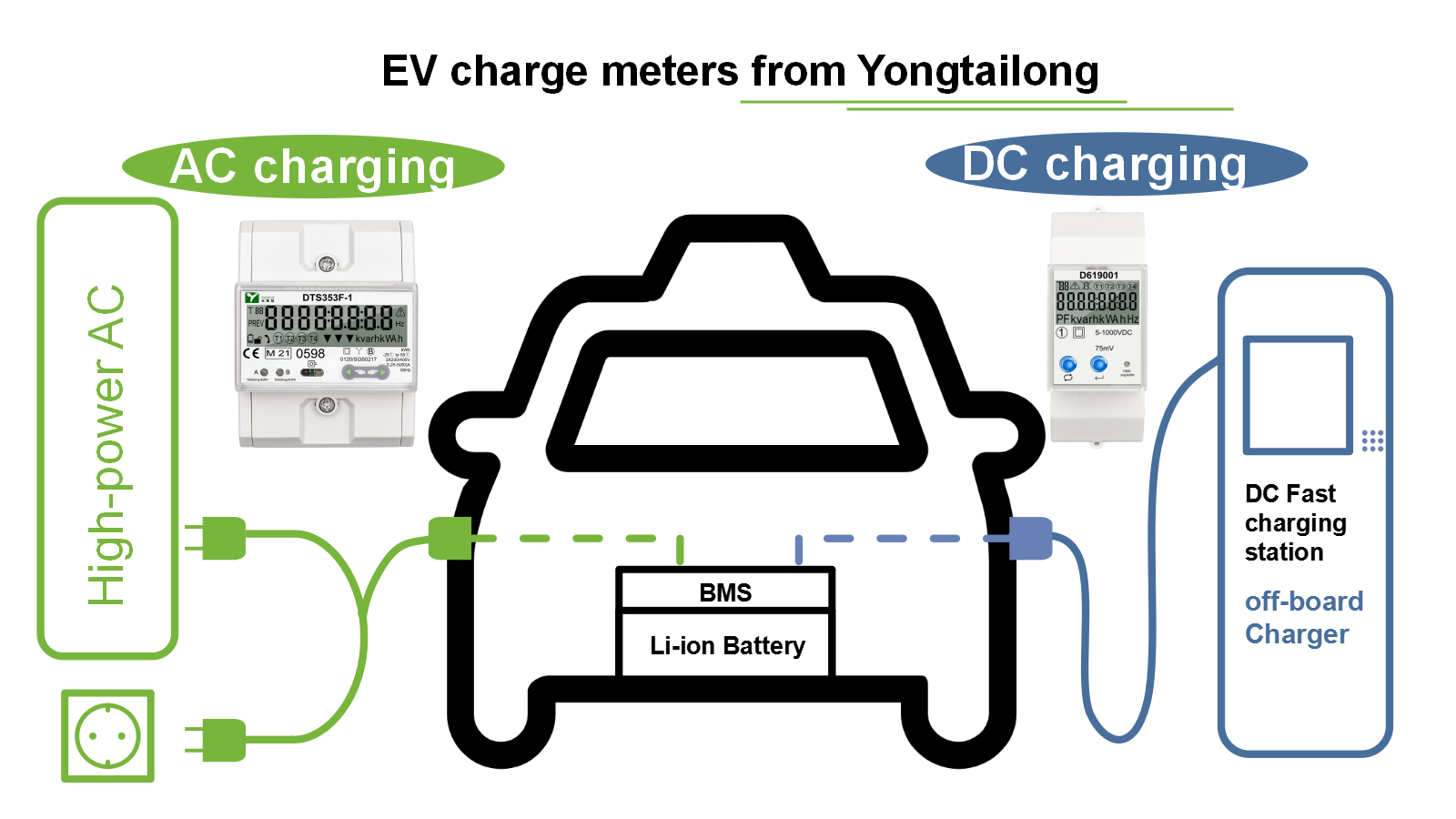

Den grundläggande funktionen för en DC-laddningshög är att omvandla och överföra elektrisk energi i olika former. Strömmen som tillförs av nätet till laddningshögen är växelström (AC), medan elbatteriet accepterar och lagrar likström (DC). Därför måste den interna strukturen hos laddningshögen först använda AC/DC-omvandlingsenheter såsom likriktare och kraftmoduler för att omvandla ingången AC till DC som matchar batteriets spännings- och strömkarakteristika. Först efter denna konverteringsprocess levereras den elektriska energin till elbilens laddningsgränssnitt. Att använda en AC-energimätare för mätning efter denna omvandling skulle vara lika felaktigt som att använda en råvattenmätare för att mäta volymen renat dricksvatten efter filtrering.

DC-energimätare kopplas i serie i DC-utgångskretsen efter likriktaren och mäter direkt den omvandlade DC-energin som är på väg att laddas in i batteriet. Denna princip om "mätning där energi förbrukas" säkerställer överensstämmelse mellan mätobjektet och den faktiska energiförbrukningen, vilket lägger den fysiska grunden för rättvis mätning.

2. Ett absolut krav för att säkerställa rättvis handel och hög precision

Som kommersiell driftanläggning påverkar noggrannheten i energimätningsdata från laddningshögar direkt de ekonomiska intressen för både operatörer och konsumenter. DC-laddning har vanligtvis hög effekt, kort laddningstid och höga enstaka laddningskostnader, vilket ställer extremt stränga krav på mätprecision.

DC energimätare är speciellt utformade och kalibrerade för att mäta DC-parametrar. De kan direkt mäta likspänning och ström utan ytterligare omvandling, och därigenom beräkna effekt och kumulativ energiförbrukning, och minimera mätfel som introduceras av mellanlänkar.

Dessutom regleras laddningsprocessen för elbilar dynamiskt av Battery Management System (BMS), vilket resulterar i stora fluktuationer i spänning och ström (t.ex. kan strömmen variera från flera ampere till hundratals ampere). Professionella DC-energimätare är konstruerade för att tillgodose denna egenskap och förlitar sig på strömsensorer med hög linjäritet (som Hall-sensorer med slutna slinga eller precisionsshuntar) och höghastighets-, högprecisions-ADC (Analog-to-Digital Converters) för att uppnå Utmärkt mätnoggrannhet över ett brett dynamiskt område. Att bibehålla noggrannhet genom hela laddningsprocessen – från underhållsladdning till toppladdning – är den grundläggande tekniska garantin för att bygga konsumenternas förtroende och undvika förlikningstvister. Detta är också ett universellt krav specificerat i globala metrologiska föreskrifter, med tydliga standarder som beskrivs i internationella normer som IEC 62053-41 för statisk DC energimätare .

3. Datastiftelsen för systemövervakning och intelligent förvaltning

Den operativa hanteringen av moderna DC-laddningshögar har utvecklats bortom grundläggande laddningsfunktioner, och gått mot intelligens och nätverk. I denna process ger DC energimätare mycket mer än bara en slutlig energiförbrukningsavläsning. Som precisionsmätenheter kan de i realtid övervaka viktiga elektriska parametrar på DC-sidan, inklusive utspänning, utström, momentan effekt och strömkvalitet (som rippel).

Dessa realtidsdata utgör det "sensoriska systemet" för intelligent hantering av laddningshögar. Drifthanteringsplattformen kan utnyttja dessa data för att bedöma laddningsprocessens stabilitet, utföra nödvändig feldiagnos och tidig varning (t.ex. utlösa skyddsavstängningar i händelse av detekterad överspänning eller överström). Ännu viktigare är att dessa data fungerar som den kritiska basen för att realisera dynamisk kraftfördelning mellan flera laddningspistoler i en station, optimera laddningskurvor för att förlänga batteriets livslängd, utföra förfinad energieffektivitetsanalys och förbereda för mätning i framtida fordon-till-nät (V2G) dubbelriktade energiflödessystem. Utan den exakta DC-sidans data som tillhandahålls av DC-energimätare, skulle laddningshögar bara fungera som "svarta lådan" ställdon, vilket leder till betydande kompromisser i deras säkerhet, ekonomiska effektivitet och intelligensnivå.

Slutsats

Nödvändigheten av att använda DC energimätare i DC-laddningshögar bestäms gemensamt av deras kärna AC-till-DC-arbetsprincip, de stränga kraven för rättvis handel och de djupgående behoven av intelligent driftledning. DC-energimätare fungerar inte bara som "standardskalan" för rättvis laddning utan också som "monitorn" för att säkerställa en säker och stabil drift av systemet, och ännu viktigare, som "datahörnstenen" som stödjer det framtida intelligenta laddningsekosystemet. Med utvecklingen av snabbladdningsteknik mot ultrasnabb laddning (>350 kW) och till och med megawatt-nivåladdning, kommer den exakta mätningen och höga tillförlitligheten hos DC-energimätare under högre effektnivåer och mer komplexa driftsförhållanden att bli allt viktigare och oersättliga.
